MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Ven 30 Nov 2012, 13:31

Commence par couper l'intérieur qui va te gêner, le toit en dernier. Il faut aussi penser au renfort à l'arriere et les supports du plancher, il te rigidifieron la caisse à l'arrière. Après n'oubliez pas de couper assez haut vers la custode pour garder de la tôle et ainsi pouvoir la réformer. Pour le toit pas besoin de couper beaucoup, déjà juste après le montant central sera suffisant.
Revenir en haut Aller en bas
BDF!
Acheteur Compulsif
Acheteur Compulsif
avatar

Nombre de messages : 4920
Age : 53
Localisation géographique : Bruxelles
Véhicule (type, année) : XJS 4.0L BM RHD 1993, XJS V12 RHD 1984 (Eventer N°12), XJ12 S1 LWB RHD 1973, et quelques autres anglaises...
Date d'inscription : 13/05/2006

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Sam 01 Déc 2012, 10:51

govelin a écrit:
Et oui, et je ne vous cache pas que j'ai un peu les pétoches de faire une mauvaise coupe qui me retarderais encore plus....

Avant d'attaquer, revises les photos de la transformation du 67. Même chez Lynx ils coupaient en plusieurs fois pour arriver au bon endroit (càd trop court si on en croit Kayedjian). La coupe du toit avançait au rythme de la reconstruction du reste qui redonnait de la rigidité à la caisse.

Le gabarit dans le toit au niveau du montant B ne te servira à rien car le galbe et la largeur du toit ne sont pas continus (le toit se ressert et s'applatit vers l'arrière). Sans pouvoir relever de gabarits sur un Eventer, et pour ne pas te tromper dans le dessin de ton break, tu dois en premier lieu tout découper, puis dessiner le volume de la nouvelle partie avec du fin rond en acier qui formera une ossature légère à partir de laquelle tu pourras relever des galbes pour former des gabarits de formage.

A ce stade ton marbre doit être fixé rigidement à la caisse (les points d'accroches d'origine de ta rotissoire ET les points de pose ajustés sous le châssis.
Revenir en haut Aller en bas
http://www.lynxeventer.com/
govelin
Directeur des ventes
Directeur des ventes
avatar

Nombre de messages : 1840
Age : 50
Localisation géographique : morbihan, Saint Gildas de Rhuys
Véhicule (type, année) : break de chasse en cours.
Date d'inscription : 02/03/2007

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Lun 03 Déc 2012, 10:29

Merci Pascal, je révise depuis longtemps déjà les photos du 67.


Alors aujourd'hui, j'ai pris mon courage à deux mains (ou plutôt une meuleuse dans chaque main...)ET GO.

j'ai viré ce qui restait du dossier arrière.



tracer les mesures et attaquer la coupe proprement dite.

d'abord les cotés




les montants de vitre




et pour finir le toit


c'était trop facile, il y a deux petits bouts de tôles que la meuleuse ne peut atteindre qui retient le tout.


donc on sort le plasma, et hop 3,14 seconde plus tard,

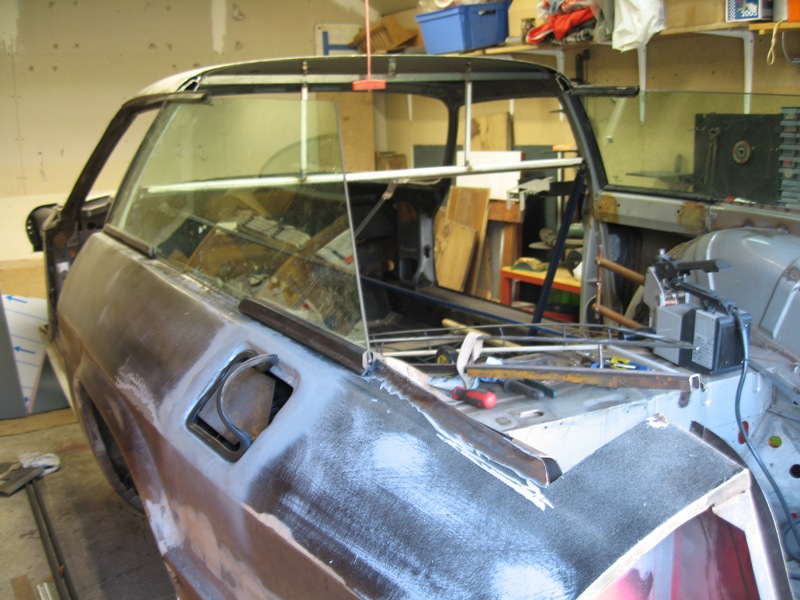

Ah, ouais, c'est sympa comme pick-up.




Le plus chiant a été de virer les renforts sans rien abimer. (p.tain de mastic)



Maintenant, l'Aventure commence un nouveau chapitre.
Revenir en haut Aller en bas
PAQUERETTE
ALCOOLIQUE Echevelé
ALCOOLIQUE Echevelé


Nombre de messages : 3396
Age : 70
Localisation géographique : la vérité est ailleurs
Véhicule (type, année) : xjs v12 1987 xjc 4.2 (en cours) x type estates 2.2 alfa spider 916 2.0 jts eventer number 8
Date d'inscription : 30/01/2011

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Lun 03 Déc 2012, 10:39

bravissimo ! cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers
Revenir en haut Aller en bas
Frédérickjb
éboueur


Nombre de messages : 1135
Age : 52
Localisation géographique : essonne
Véhicule (type, année) : Benne a ordures, merci aux modérateurs
Date d'inscription : 05/07/2008

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Lun 03 Déc 2012, 10:44

Super, moi qui cherche un pickup voilà la solution.....
Revenir en haut Aller en bas
Miquelon
pré retraité
avatar

Nombre de messages : 8382
Age : 55
Localisation géographique : Meaux
Véhicule (type, année) : XJS V12 6.0 Coupé 1993 • Range Rover V8 4.4 2003
Date d'inscription : 29/12/2008

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Lun 03 Déc 2012, 12:27

Tu pourrais essayer de revendre le morceau à Airy...

Bravo !
À partir de là commence le (re)construction ?
Revenir en haut Aller en bas
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 12869
Age : 45
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Lun 03 Déc 2012, 13:09

Avant de continuer, il faut finir l'arrière et les différents renforts., c'est chouette...
Peut être coupe un peu court pour réformer la tôle au niveau de l'arrière pour la vitre et éviter un ajout de tôle et les fuites...
Revenir en haut Aller en bas
Jubilee
Chef d'atelier
Chef d'atelier
avatar

Nombre de messages : 482
Age : 61
Localisation géographique : NANCY
Véhicule (type, année) : Coupé XJS 3.6L BA de 1988
Date d'inscription : 27/01/2012

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Lun 03 Déc 2012, 14:07

Bon sang , j'ai déjà croisé des barjots (et des (B)Martos ) dans l'automobile , mais là , c'est de la grande envergure . Somptueux !
Revenir en haut Aller en bas
govelin
Directeur des ventes
Directeur des ventes
avatar

Nombre de messages : 1840
Age : 50
Localisation géographique : morbihan, Saint Gildas de Rhuys
Véhicule (type, année) : break de chasse en cours.
Date d'inscription : 02/03/2007

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 07:17

Des news depuis 1 mois (déjà)

1 truc qui m'a pris un temps fou (plusieurs ratés) c'est la trappe à essence





encore quelques détails de finition (joint à couper à la mesure et une énième trappe à faire et se sera bon)

pour enfin poser les renforts latéraux





puis les renforts pour le plancher plat





en meme temps fabrication d'un support gabarit qui servira pour avoir les appuis de la lunettes arrière et divers babioles.



et enfin pour rebooster le tout et pour se donner encore plus de courage........



Yes.....
Revenir en haut Aller en bas
PAQUERETTE
ALCOOLIQUE Echevelé
ALCOOLIQUE Echevelé


Nombre de messages : 3396
Age : 70
Localisation géographique : la vérité est ailleurs
Véhicule (type, année) : xjs v12 1987 xjc 4.2 (en cours) x type estates 2.2 alfa spider 916 2.0 jts eventer number 8
Date d'inscription : 30/01/2011

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 08:11

y'a de l'idée . Ca donne envie.
Revenir en haut Aller en bas
Frédérickjb
éboueur


Nombre de messages : 1135
Age : 52
Localisation géographique : essonne
Véhicule (type, année) : Benne a ordures, merci aux modérateurs
Date d'inscription : 05/07/2008

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 08:30

Magnifique, juste BRAVO
Revenir en haut Aller en bas
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 12869
Age : 45
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 08:56

C'est chouette tout cela, rajoute un renfort en tube carré à l'intérieur de tes renforts latéraux et pense à mettre un tôle pour doubler le feu arrière de 15 dixième car c'est la que le poids sera présent. Chez Lynx il ajoutait aussi une tôle extérieur sur l'arrondi du feu arrière pour raidir la joue d'aile.... Et un autre verticale qui semble être fait sur tes photos mais je ne suis pas certains.
Revenir en haut Aller en bas
Miquelon
pré retraité
avatar

Nombre de messages : 8382
Age : 55
Localisation géographique : Meaux
Véhicule (type, année) : XJS V12 6.0 Coupé 1993 • Range Rover V8 4.4 2003
Date d'inscription : 29/12/2008

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 09:19

Toujours aussi impressionnant...
Tu m'en fais un après, dis ?
Revenir en haut Aller en bas
Frédérickjb
éboueur


Nombre de messages : 1135
Age : 52
Localisation géographique : essonne
Véhicule (type, année) : Benne a ordures, merci aux modérateurs
Date d'inscription : 05/07/2008

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 09:32

Pierre sur ton 6l c'est une bonne idée.
Aimerai un 4l bm pour un utilitaire
Revenir en haut Aller en bas
govelin
Directeur des ventes
Directeur des ventes
avatar

Nombre de messages : 1840
Age : 50
Localisation géographique : morbihan, Saint Gildas de Rhuys
Véhicule (type, année) : break de chasse en cours.
Date d'inscription : 02/03/2007

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 09:49

Aller une petite photo de l'entrée de réservoir

J'ai réutiliser le maximum de pièces de l'ancien mais trop galère a adapter (forme différente)


Pour éviter de manipuler trop souvent les vitres, j'ai fabrique un gabarit en métal (pour avoir la courbure)qui ne craint pas les coups de marteau( ). Sur les dernières photos, je l'ai simplifié


Et une photo avec les vitres pour rectifier et valider. (après, rangement car j'ai pas envie de les cassées. )






Revenir en haut Aller en bas
govelin
Directeur des ventes
Directeur des ventes
avatar

Nombre de messages : 1840
Age : 50
Localisation géographique : morbihan, Saint Gildas de Rhuys
Véhicule (type, année) : break de chasse en cours.
Date d'inscription : 02/03/2007

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 09:52

christobale a écrit:
C'est chouette tout cela, rajoute un renfort en tube carré à l'intérieur de tes renforts latéraux et pense à mettre un tôle pour doubler le feu arrière de 15 dixième car c'est la que le poids sera présent. Chez Lynx il ajoutait aussi une tôle extérieur sur l'arrondi du feu arrière pour raidir la joue d'aile.... Et un autre verticale qui semble être fait sur tes photos mais je ne suis pas certains.

Aurais-tu des photos de tout ça, j'ai rien vu de cela dans mon dossier "Eventer"
Revenir en haut Aller en bas
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 12869
Age : 45
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 10:24

On ne voit pas tres bien, mais il y a une tole en surépaisseur autou du feu arrière, je regarde la suite









Dernière édition par christobale le Jeu 03 Jan 2013, 10:29, édité 1 fois
Revenir en haut Aller en bas
Frédérickjb
éboueur


Nombre de messages : 1135
Age : 52
Localisation géographique : essonne
Véhicule (type, année) : Benne a ordures, merci aux modérateurs
Date d'inscription : 05/07/2008

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 10:28

La trappe essence en rectangle , tu es sur que cela va avec le reste de l'auto?
Revenir en haut Aller en bas
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 12869
Age : 45
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 10:31

et donc le renfort, suffisait de demander....





et là on voit mieux...








Là on voit bien qu'il y a deux tole...



Revenir en haut Aller en bas
govelin
Directeur des ventes
Directeur des ventes
avatar

Nombre de messages : 1840
Age : 50
Localisation géographique : morbihan, Saint Gildas de Rhuys
Véhicule (type, année) : break de chasse en cours.
Date d'inscription : 02/03/2007

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 10:44

Frédérickjb a écrit:
La trappe essence en rectangle , tu es sur que cela va avec le reste de l'auto?

Et ben elle est pas tout a fait rectangle Fred. c'est pour ça que je re-re-re-re-fait un couvercle.

@ Christo :

un renfort comme celui que j'ai souligné en rouge ?


Et pour le feu, cette sur-épaisseur ne gène pas pour la pose du bloc ?
Revenir en haut Aller en bas
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 12869
Age : 45
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 10:49

oui, c'est là, mais tu as du voir les autres photos plus explicites...
Revenir en haut Aller en bas
govelin
Directeur des ventes
Directeur des ventes
avatar

Nombre de messages : 1840
Age : 50
Localisation géographique : morbihan, Saint Gildas de Rhuys
Véhicule (type, année) : break de chasse en cours.
Date d'inscription : 02/03/2007

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 10:52

A OK, c'est la tôle intérieur qui prend appui sur le renfort.
Revenir en haut Aller en bas
BDF!
Acheteur Compulsif
Acheteur Compulsif
avatar

Nombre de messages : 4920
Age : 53
Localisation géographique : Bruxelles
Véhicule (type, année) : XJS 4.0L BM RHD 1993, XJS V12 RHD 1984 (Eventer N°12), XJ12 S1 LWB RHD 1973, et quelques autres anglaises...
Date d'inscription : 13/05/2006

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 11:57

Frédérickjb a écrit:
La trappe essence en rectangle , tu es sur que cela va avec le reste de l'auto?

C'est ce qui était fait sur les Arden et sur les Ateliers Réunis. Ca ne me semble pas choquant.
Revenir en haut Aller en bas
http://www.lynxeventer.com/
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 12869
Age : 45
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 13:16

govelin a écrit:
A OK, c'est la tôle intérieur qui prend appui sur le renfort.

Il y a aussi le fond du feu à droitesur la photo ou il y a une tôle par dessus celle d'origine.
Revenir en haut Aller en bas
BDF!
Acheteur Compulsif
Acheteur Compulsif
avatar

Nombre de messages : 4920
Age : 53
Localisation géographique : Bruxelles
Véhicule (type, année) : XJS 4.0L BM RHD 1993, XJS V12 RHD 1984 (Eventer N°12), XJ12 S1 LWB RHD 1973, et quelques autres anglaises...
Date d'inscription : 13/05/2006

MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE   Jeu 03 Jan 2013, 13:32

Christo,

Cette tôle elle est doublée sur ses 2 faces avec une pièce pliée? Tu aurais une idée de son épaisseur?

https://www.dropbox.com/s/qg4ym3i4pgh9qa9/036.jpg

Edit: Arf! Je suis con, il y a un site pas mal foutu sur ces bagnoles et tout y est dit! Dans le rapport d'homologation il est indiqué que ce renfort du feu arrière est en tôle de 15/10ème, donc vachement épais et certainement vital pour la rigidité de la caisse après tronçonnage.

http://www.lynxeventer.com/techniques-propres-aux-eventers/rapport%20technique%20de%20transformation%20/
Revenir en haut Aller en bas
http://www.lynxeventer.com/
Contenu sponsorisé




MessageSujet: Re: Comment transformer une XJS de base en BREAK de CHASSE

Revenir en haut Aller en bas

Comment transformer une XJS de base en BREAK de CHASSE
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 5 sur 26Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 15 ... 26  Suivant
 Sujets similaires
-
» Comment transformer une XJS de base en BREAK de CHASSE
» comment transformer un power supplys d ordi
» COMMENT TRANSFORMER UN LIEN INTERNET EN : CLIQUEZ ICI
» Break de chasse
» comment transformer un 26" en 29"

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Jaguar XJS XJ-S Passion :: Jaguar XJS c'est ça qu'on aime !!! :: 8 :: les Autodidactes-
Sauter vers:
