MessageSujet: convertible Normand   Mar 23 Jan 2018, 15:50

Encore un malade atteint du virus XJ-S !
convertible V12 5,3l de 89 en partie modifié RHD/LHD.
La direction, le pédalier et une partie du système de freinage a déjà été effectué par le précédent propriétaire, il ne reste plus que le faisceau électrique à changer, un reconditionnement des trains roulants et la réfection de l'intérieur, en souhaitant ne pas avoir de problème mécanique à la remise en route...
Heureusement ce site regorge d'informations et conseils qui me seront indispensables et je remercie déjà ces passionnés qui ont effectué des restaurations remarquables et ont en plus pris la peine de nous les faire partager.
Sans vouloir doublonner ce qui a déjà été publié, je posterai l'avancement du chantier et les "éventuels" problèmes rencontrés...







Identification des connecteurs et dépose du faisceau pour comparaison avec le nouveau...


Tous les conseils sont bienvenus
Revenir en haut Aller en bas
neototem
Pénélope
Pénélope
avatar

Nombre de messages : 2071
Age : 55
Localisation géographique : Bois-Colombes
Véhicule (type, année) : XJS coupe 6.0L 1993
Date d'inscription : 03/07/2014

MessageSujet: Re: convertible Normand   Mar 23 Jan 2018, 23:09

bienvenue ! si je ne te l'ai pas déjà souhaitée sur un autre fil

sacré chantier, et si j'en crois ce que j'ia pu lire ici

helijag a écrit:
... il ne reste plus que le faisceau électrique à changer,...
cela risque d'être le gros morceau, surtout quand ce n'est pas toi qui a démonté

il y a plusieurs sujets sur ce thème, en général la conversion a été menée à l'occasion d'une restauration complète : les experts pourront te donner les précisions et astuces utiles
moi je suivrai le chantier avec intérêt : bon courage

Les trains roulants semblent bien plus simple à refaire que le faisceau ,; il y a aussi beaucoup de sujets sur ce thème, comme pour l'intérieur
Revenir en haut Aller en bas
anveville
Chef d'atelier
Chef d'atelier


Nombre de messages : 583
Age : 60
Localisation géographique : seine maritime
Véhicule (type, année) : XJ-S V12 1987
Date d'inscription : 28/12/2007

MessageSujet: Re: convertible Normand   Mer 24 Jan 2018, 03:04

Bienvenue!

Quel courage... Passer d'une conduite à gauche à une conduite à droite n'est pas une sinécure si l'on se reporte à la conversion de Miquelon, mais reprendre une conversion commencée par quelqu'un d'autre...

Bravo en tous cas!
Revenir en haut Aller en bas
Miquelon
pré retraité
avatar

Nombre de messages : 9118
Age : 56
Localisation géographique : Meaux
Véhicule (type, année) : XJS V12 6.0 Coupé 1993 • Range Rover V8 4.4 2003
Date d'inscription : 29/12/2008

MessageSujet: Re: convertible Normand   Mer 24 Jan 2018, 05:21

Si le faisceau est conforme à l'année et au modèle ça ne devrait pas trop mal se passer...
Revenir en haut Aller en bas
xray
Directeur des ventes
Directeur des ventes
avatar

Nombre de messages : 1638
Age : 50
Localisation géographique : Eure et Loir
Véhicule (type, année) : XJC V12 1977 / XJS V12 1989 HEZ Parchment / cab V12 1990 AEE Doeskin / V12 1994
Date d'inscription : 27/10/2006

MessageSujet: Re: convertible Normand   Jeu 25 Jan 2018, 05:15

Quel boulot en perspective !!!!

Sinon pour ta XJS, on en a déjà discuter.
La capote ne serait pas neuve ??
Et le faisceau ne te manque t'il pas un bout de LHD ???? Tu dois en avoir un de l'ancien propriétaire mais qui ne correspond pas à l'année de ta voiture de mémoire.

Revenir en haut Aller en bas
http://<img src="https://media1.giphy.com/media/dx8722MaWwwtq
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 13579
Age : 46
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: convertible Normand   Jeu 25 Jan 2018, 13:58

xray a écrit:
Quel boulot en perspective !!!!

Sinon pour ta XJS, on en a déjà discuter.
La capote ne serait pas neuve ??
Et le faisceau ne te manque t'il pas un bout de LHD ???? Tu dois en avoir un de l'ancien propriétaire mais qui ne correspond pas à l'année de ta voiture de mémoire.


Je partage cet avis, mais quoi qu’il en soit il faudra allé au bou...
Revenir en haut Aller en bas
helijag
Apprenti
Apprenti
avatar

Nombre de messages : 80
Age : 64
Localisation géographique : Lisieux 14100
Véhicule (type, année) : XJ-S cabriolet 89, XJ-S coupé 82, X300 96, VMAX 88, NORTON 850 75, KAWASAKI 500H1, TERROT 500 56
Date d'inscription : 01/12/2017

MessageSujet: Re: convertible Normand   Dim 25 Fév 2018, 01:09

Après le déluge, c'est le froid qui engourdi sérieusement le chantier!
Alors j'en ai profité pour faire un périple et rendre visite à Crésus dans sa caverne magique, Barrat moins magique au niveau prix et acheter un coupé de 82 qui traînait sur le coin...
SUPER merci à Crésus qui va me faciliter grandement la vie avec le faisceau de la bonne année qui va être quasiment du "plug and play".
Vivement quelques degrés de plus pour m'y remettre sérieusement...
Revenir en haut Aller en bas
helijag
Apprenti
Apprenti
avatar

Nombre de messages : 80
Age : 64
Localisation géographique : Lisieux 14100
Véhicule (type, année) : XJ-S cabriolet 89, XJ-S coupé 82, X300 96, VMAX 88, NORTON 850 75, KAWASAKI 500H1, TERROT 500 56
Date d'inscription : 01/12/2017

MessageSujet: Re: convertible Normand   Lun 05 Mar 2018, 15:17

Reprise de l'activité tricot !

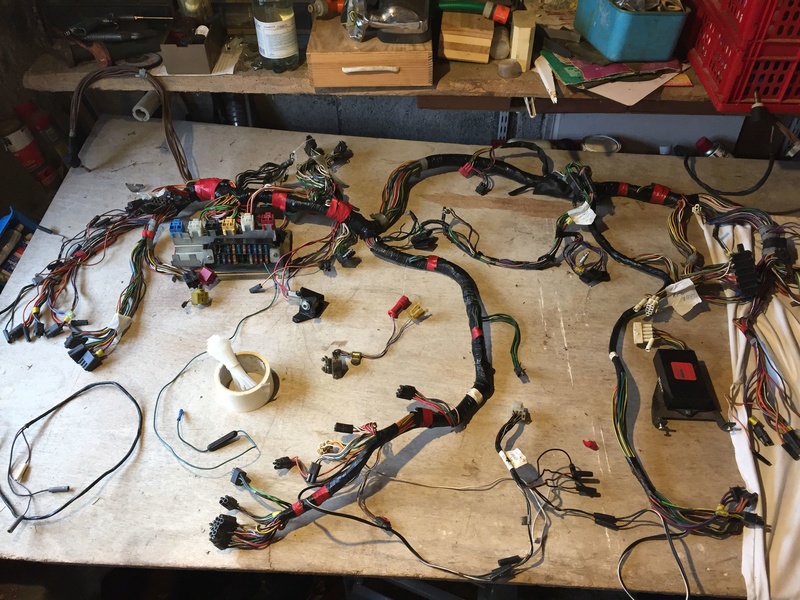

Le faisceau de Crésus est beaucoup plus ressemblant à celui d'origine.
La partie centrale est identique, du coté auxiliaire (sauf avis contraire) je vais conserver la platine avec le harnais d'origine DAC6189, car l'autre DAC4639 ne correspond pas à mon Vin...



Demain contrôle côté principal, un peu plus chargé...
Revenir en haut Aller en bas
Frère Capucin
Directeur de concession
Directeur de concession
avatar

Nombre de messages : 2182
Age : 43
Localisation géographique : Yvelines
Véhicule (type, année) : XJS V12 Cabriolet 1990 Blue
Date d'inscription : 08/06/2006

MessageSujet: Re: convertible Normand   Mer 07 Mar 2018, 01:38

Belle toile d'araignée ! Bon courage ...
Suis toujours admiratif des fous furieux
Revenir en haut Aller en bas
Miquelon
pré retraité
avatar

Nombre de messages : 9118
Age : 56
Localisation géographique : Meaux
Véhicule (type, année) : XJS V12 6.0 Coupé 1993 • Range Rover V8 4.4 2003
Date d'inscription : 29/12/2008

MessageSujet: Re: convertible Normand   Mer 07 Mar 2018, 01:50

Ça me rappelle des souvenirs !
Revenir en haut Aller en bas
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 13579
Age : 46
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: convertible Normand   Mer 07 Mar 2018, 09:47

Je ne sais pas si ces plaques sont identique entre LHD et RHD
Revenir en haut Aller en bas
PAQUERETTE
ALCOOLIQUE Echevelé
ALCOOLIQUE Echevelé


Nombre de messages : 3674
Age : 70
Localisation géographique : la vérité est ailleurs
Véhicule (type, année) : xjs v12 1987 xjc 4.2 lynx eventer n°8 x type estates 2.2 alfa spider 916 2.0 ts
Date d'inscription : 30/01/2011

MessageSujet: Re: convertible Normand   Mer 07 Mar 2018, 09:58

Si tu as des différences de prises fie toi aux couleurs des fils : elles changent peu entre deux faisceaux de la même époque. Ta différence de référence tient peut être a une platine en miroir rhd lhd non?
Revenir en haut Aller en bas
helijag
Apprenti
Apprenti
avatar

Nombre de messages : 80
Age : 64
Localisation géographique : Lisieux 14100
Véhicule (type, année) : XJ-S cabriolet 89, XJ-S coupé 82, X300 96, VMAX 88, NORTON 850 75, KAWASAKI 500H1, TERROT 500 56
Date d'inscription : 01/12/2017

MessageSujet: Re: convertible Normand   Mer 07 Mar 2018, 11:36

Différence entre les deux platines, un fil en moins sur prise 33 alimenté par le fusible1 (cigar lighter) et un élément en plus, voir photo.



Je ne prends donc pas un grand risque...
Revenir en haut Aller en bas
helijag
Apprenti
Apprenti
avatar

Nombre de messages : 80
Age : 64
Localisation géographique : Lisieux 14100
Véhicule (type, année) : XJ-S cabriolet 89, XJ-S coupé 82, X300 96, VMAX 88, NORTON 850 75, KAWASAKI 500H1, TERROT 500 56
Date d'inscription : 01/12/2017

MessageSujet: Re: convertible Normand   Mer 07 Mar 2018, 11:39

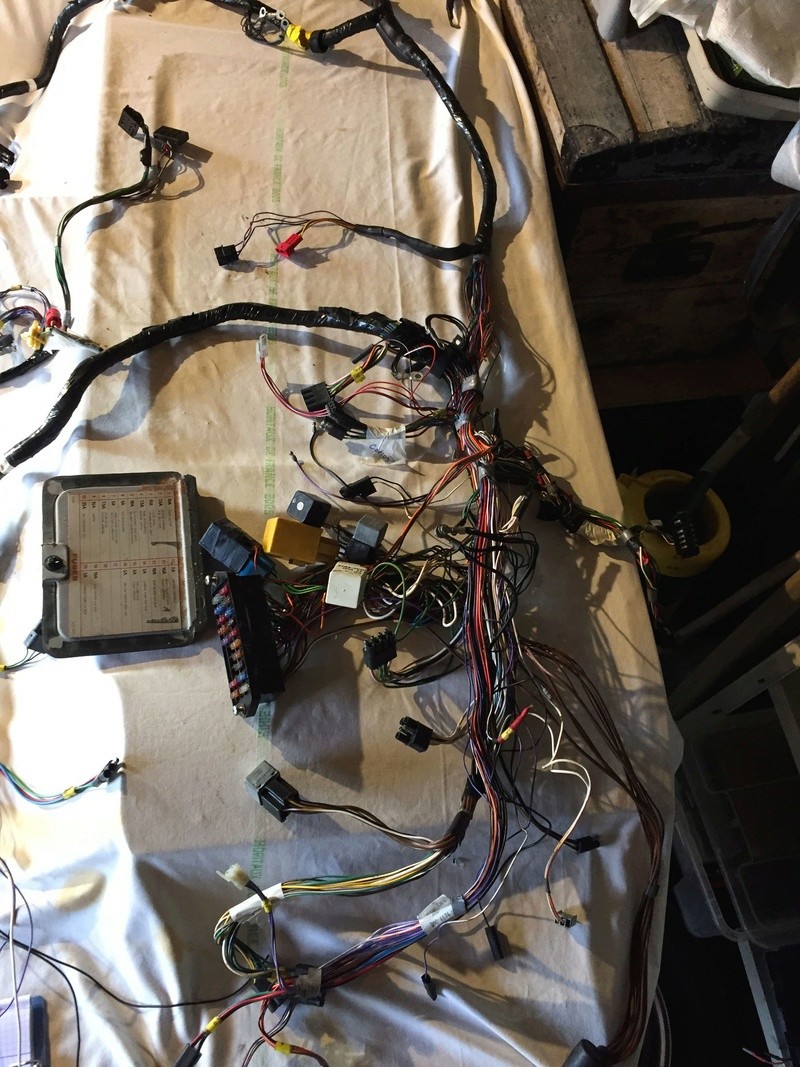

Prêt à poser...
Revenir en haut Aller en bas
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 13579
Age : 46
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: convertible Normand   Mer 07 Mar 2018, 11:51

Comme le dit Pâquerette les couleurs doivent se suivirent.
Revenir en haut Aller en bas
Patrick
Chef d'atelier
Chef d'atelier
avatar

Nombre de messages : 524
Age : 49
Localisation géographique : Paris (Ile de France)
Véhicule (type, année) : Convertible Celebration 4.0 Litre 1996 Westminster Blue / Nimbus Grey / Slate
Date d'inscription : 30/07/2008

MessageSujet: Re: convertible Normand   Jeu 08 Mar 2018, 09:02

C'est ça ''filer à l'anglaise"?
Revenir en haut Aller en bas
neototem
Pénélope
Pénélope
avatar

Nombre de messages : 2071
Age : 55
Localisation géographique : Bois-Colombes
Véhicule (type, année) : XJS coupe 6.0L 1993
Date d'inscription : 03/07/2014

MessageSujet: Re: convertible Normand   Jeu 08 Mar 2018, 14:13

helijag a écrit:

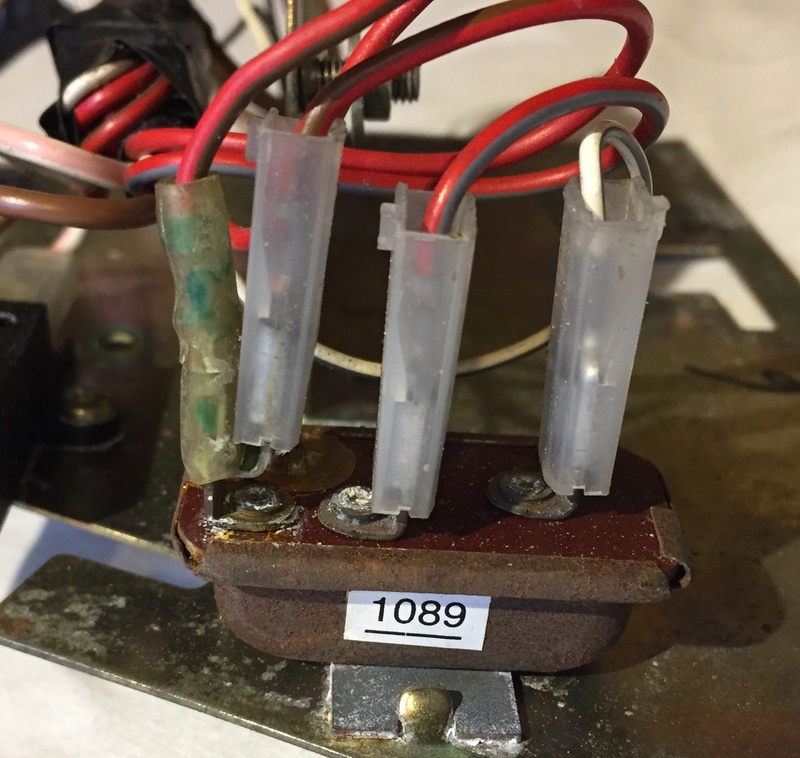

Différence entre les deux platines, un fil en moins sur prise 33 alimenté par le fusible1 (cigar lighter) et un élément en plus, voir photo.



Je ne prends donc pas un grand risque...

l'élément en plus ressemble au système de détection d'ampoule grillée

e vu la couleur verte, les connexions sont bien corrodées

Revenir en haut Aller en bas
helijag
Apprenti
Apprenti
avatar

Nombre de messages : 80
Age : 64
Localisation géographique : Lisieux 14100
Véhicule (type, année) : XJ-S cabriolet 89, XJ-S coupé 82, X300 96, VMAX 88, NORTON 850 75, KAWASAKI 500H1, TERROT 500 56
Date d'inscription : 01/12/2017

MessageSujet: Re: convertible Normand   Sam 10 Mar 2018, 12:16

neototem a écrit:
helijag a écrit:
Différence entre les deux platines, un fil en moins sur prise 33 alimenté par le fusible1 (cigar lighter) et un élément en plus, voir photo.



Je ne prends donc pas un grand risque...

l'élément en plus ressemble au système de détection d'ampoule grillée

e vu la couleur verte, les connexions sont bien corrodées


En effet, je débranche et rebranche toutes les connections en utilisant de la bombe KF pour désoxyder....
Revenir en haut Aller en bas
helijag
Apprenti
Apprenti
avatar

Nombre de messages : 80
Age : 64
Localisation géographique : Lisieux 14100
Véhicule (type, année) : XJ-S cabriolet 89, XJ-S coupé 82, X300 96, VMAX 88, NORTON 850 75, KAWASAKI 500H1, TERROT 500 56
Date d'inscription : 01/12/2017

MessageSujet: Re: convertible Normand   Sam 10 Mar 2018, 12:24

Avant de remonter le faiseau, je verifie quelques bricoles et je tombe sur cette trappe au dessus du bloc clim qui est bloquée, même en déconnectant l'actionneur à dépression (seulement quelques mm de jeu).
Existe -il un accès au mécanisme sans sortir le bloc clim?
Revenir en haut Aller en bas
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 13579
Age : 46
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: convertible Normand   Sam 10 Mar 2018, 12:25

La trappe centrale est un gros merdier.
Revenir en haut Aller en bas
lmlyon
Administrateur
Administrateur
avatar

Nombre de messages : 11225
Age : 50
Localisation géographique : lyon
Véhicule (type, année) : cab XJS v12 1992 - XJS v12 1978 - XJRS 1992 - XJS v12 1977 en restauration
Date d'inscription : 20/03/2007

MessageSujet: Re: convertible Normand   Sam 10 Mar 2018, 12:30

christobale a écrit:
La trappe centrale est un gros merdier.

ça c'est du conseil !!!
Revenir en haut Aller en bas
christobale
Administrateur
Administrateur
avatar

Nombre de messages : 13579
Age : 46
Localisation géographique : Frontonas
Véhicule (type, année) : XJS V12 1978, XJS V12 89 cab, XJRS 92, eventer n°27
Date d'inscription : 23/03/2006

MessageSujet: Re: convertible Normand   Sam 10 Mar 2018, 13:08

De la diplomatie !
Revenir en haut Aller en bas
Miquelon
pré retraité
avatar

Nombre de messages : 9118
Age : 56
Localisation géographique : Meaux
Véhicule (type, année) : XJS V12 6.0 Coupé 1993 • Range Rover V8 4.4 2003
Date d'inscription : 29/12/2008

MessageSujet: Re: convertible Normand   Sam 10 Mar 2018, 14:24

helijag a écrit:
Existe -il un accès au mécanisme sans sortir le bloc clim?
Il faut tout sortir pour y voir clair.
De plus ton auto est une conversion RHD/LHD non terminée et pour convertir il faut absolument sortir le bloc clim pour changer la partie supérieure qui supporte les capsules à dépression car elles doivent changer de côté.
Je ne serais pas surpris que les choses n'aient pas été faites correctement ce qui pourrait expliquer le blocage du volet...
Revenir en haut Aller en bas
helijag
Apprenti
Apprenti
avatar

Nombre de messages : 80
Age : 64
Localisation géographique : Lisieux 14100
Véhicule (type, année) : XJ-S cabriolet 89, XJ-S coupé 82, X300 96, VMAX 88, NORTON 850 75, KAWASAKI 500H1, TERROT 500 56
Date d'inscription : 01/12/2017

MessageSujet: Re: convertible Normand   Sam 10 Mar 2018, 14:42

Miquelon a écrit:
helijag a écrit:
Existe -il un accès au mécanisme sans sortir le bloc clim?
Il faut tout sortir pour y voir clair.
De plus ton auto est une conversion RHD/LHD non terminée et pour convertir il faut absolument sortir le bloc clim pour changer la partie supérieure qui supporte les capsules à dépression car elles doivent changer de côté.
Je ne serais pas surpris que les choses n'aient pas été faites correctement ce qui pourrait expliquer le blocage du volet...

Merci Pierre, je m'y colle demain, mais si j'ai bien vu sur la doc il y a une fixation du bloc justement derrière cette trappe...
C'est Crésus qui va être content de me trouver d'autres pièces ! ;-)
Revenir en haut Aller en bas
helijag
Apprenti
Apprenti
avatar

Nombre de messages : 80
Age : 64
Localisation géographique : Lisieux 14100
Véhicule (type, année) : XJ-S cabriolet 89, XJ-S coupé 82, X300 96, VMAX 88, NORTON 850 75, KAWASAKI 500H1, TERROT 500 56
Date d'inscription : 01/12/2017

MessageSujet: Re: convertible Normand   Lun 12 Mar 2018, 12:48

Plus j'avance, moins je vois la route se profiler!
Dépose du bloc clim pour modification de la partie supérieure. La rouille aperçue laisse craindre qu'il faudra changer plus que la partie diffuseur...



Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: convertible Normand

Revenir en haut Aller en bas

convertible Normand
Revenir en haut
Page 1 sur 6Aller à la page : 1, 2, 3, 4, 5, 6  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Jaguar XJS XJ-S Passion :: Jaguar XJS c'est ça qu'on aime !!! :: 3 :: restauration-
Sauter vers:
